YMA sorozatú kör alakú vízálló bajonett csatlakozó gyártó

Termék Bevezetés

• YMA sorozat csatlakozási módszer: Bayonet típusú gyors kapcsolat

• YMB sorozatú csatlakozási módszer: menetes anti-loosening kapcsolat

• A dugók és aljzatok csapokkal vagy lyukakkal felszerelhetők, és a végződéses módszer hegesztés.

• Hyperboloid huzalrugó -csatlakozó, lágy beillesztés és extrahálás, alacsony érintkezési ellenállás használata

• Az ötgombos pozicionálás vak beillesztési és téves beillesztési megelőzési funkciókkal rendelkezik

• A berendezésekhez és kábelekhez alkalmas durva környezetben, például a nedvesség és a víz merítéshez

A kábelek közötti elektromos csatlakozás ellenállhat az 55 méteres vízmélységnek és lezárva

• Végrehajtási szabvány: Q/321283HL05-2011

Műszaki paraméterek

[Környezetvédelmi teljesítmény]

- -Hőmérséklet használata: -55 ℃ ~ 200 ℃

- - Relatív hőmérséklet: 95% 60 ℃

——A teljesítés: Víz merítés mélysége 0-55 méter

- - A só ellenállás: 1000 óra rozsdamentes acél: A rézötvözet 500 óra: Az alumínium ötvözet 48 óra

- - A szivárgási sebesség: Ha a kettős fejtömítő aljzat légnyomás -különbsége 5,07 × 10'Pa, akkor a szivárgási sebesség nem haladja meg a 46Pa · cm³/s;
Ha az üvegtömítés légnyomás -különbsége 1,01 × 10 pa, akkor a szivárgás sebessége nem haladja meg az 1 × 10 pa · cm³/s -t.

- -Az elektromos csatlakozónak jó anti -mold, anti -anda és egyéb teljesítménye is van.

[Mechanikai tulajdonságok]

--Ügy. Rozsdamentes acél passziváció, réz vegyi nikkel -bevonat, alumínium vegyi nikkel bevonat

- - Internzer: Hőnyomású anyag

—— Alin -reteszelő test és tömítőgyűrű: Szilícium gumi -érintkezők: rézötvözet aranyozás

—— Rezgés: Frekvencia 10 ~ 2000Hz Gyorsulás: 196m/s²

——A hatály, gyorsulás 980 m/s²

- Koncsos gyorsulás: 980 m/s

- Mechanikai élet: 1000 -szer

[Elektromos teljesítmény]

- - Vegye az ellenállást és a névleges áramot

Kapcsolattartó specifikációk mm

Érintkezési ellenállás mΩ

Minősített áram a

Hegesztőhordó -hordó belső átmérőjű

Φ1.0

5

5

Φ1.2

Φ1.5

2.5

10

Φ1.8

Φ2.0

1.25

20

Φ2.5

Φ3.0

0.75

40

Φ3.0

- - Beneti feszültség, ellenállási feszültség és szigetelési ellenállás

Munkakörnyezet

Névleges feszültség V

Ellenállva a V feszültségnek

Szigetelési ellenállás MΩ

Normál hőmérsékleti állapot

500

1500

≥5000

Forró és párás állapot

500

1125

≥100

Alacsony nyomású sáv (1kPa)

250

300

—— Antielektromágneses interferencia árnyékolás: 100MHz ~ 1 GHz-en a minimális csillapítás 60dB.

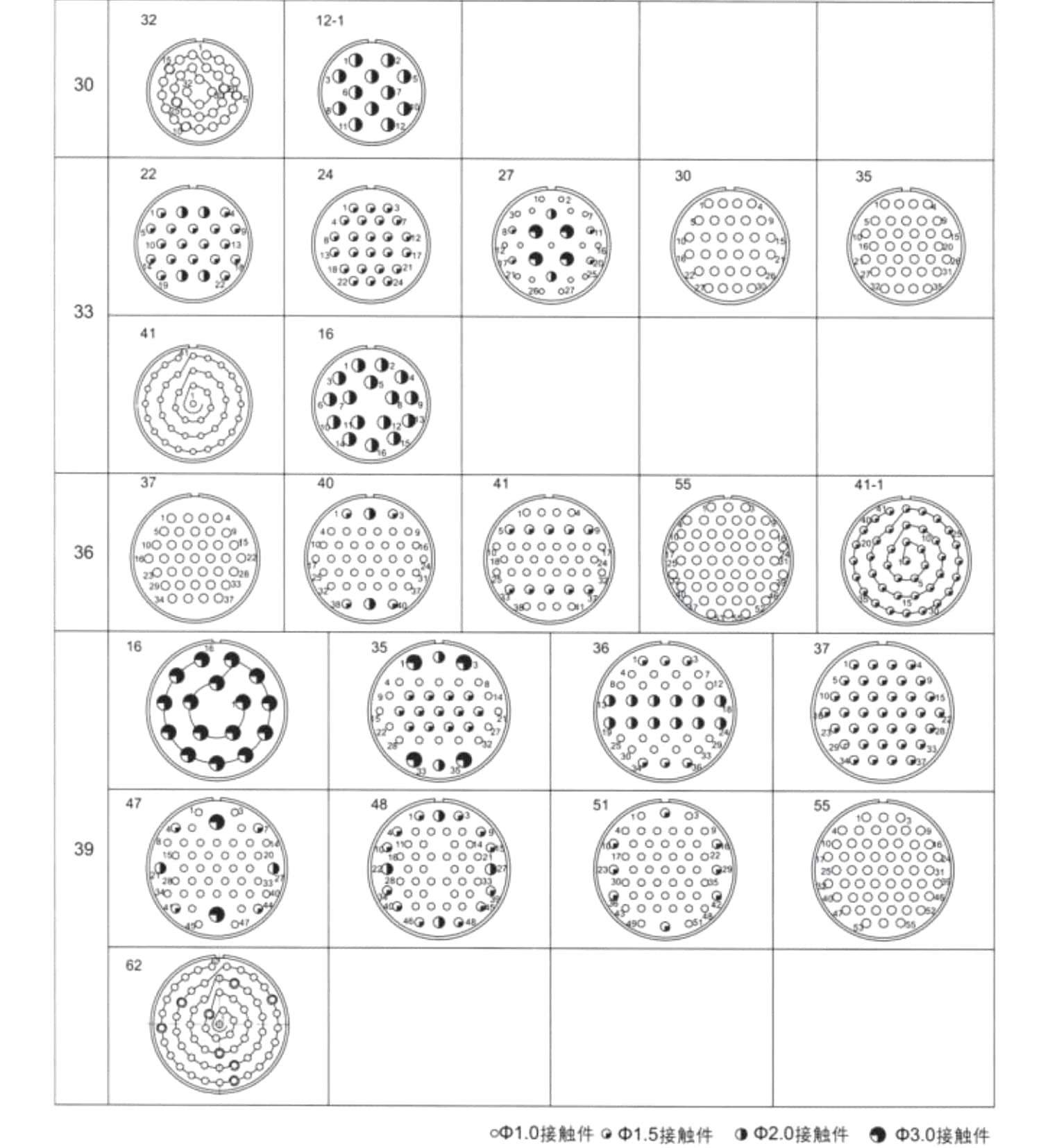

YMA 、 YMB sorozat érintkezési elrendezése (a tűre szerelt szigetelő beillesztési felület nézete)

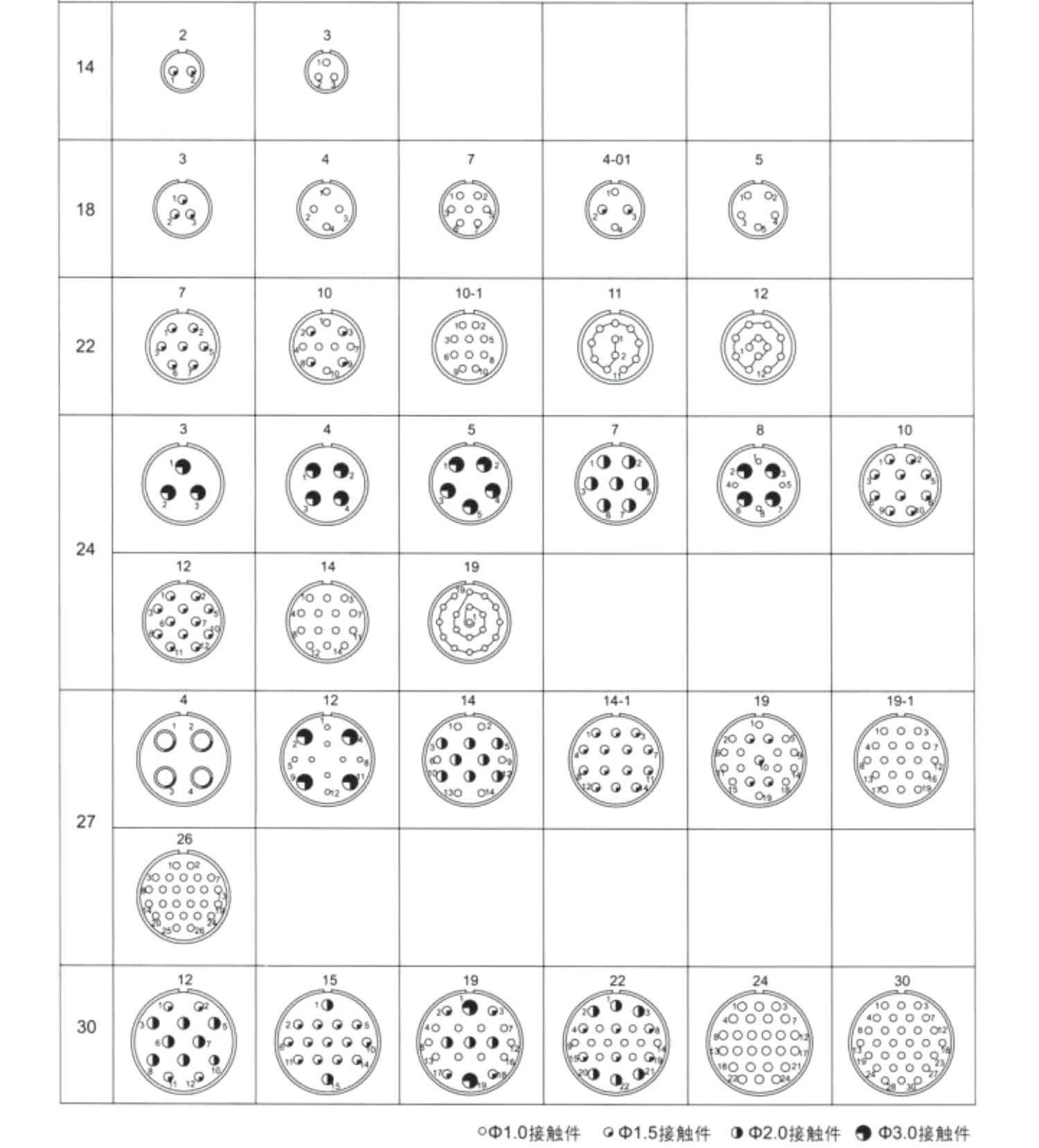

YMA 、 YMB sorozat érintkezési elrendezése (a tűre szerelt szigetelő beillesztési felület)



rólunk

Energiahatékony elektromos csatlakozó.

Taizhou Henglian Electric Co., Ltd. A 2011 áprilisában alapított cég Taixingben, a "Ginkgo szülővárosaként" ismert folyóparti városban található. Ez egy csúcstechnológiás vállalkozás, amely elektromos csatlakozók kutatására és fejlesztésére, gyártására és értékesítésére szakosodott.

mi vagyunk Kína Egyedi YMA sorozatú kör alakú vízálló bajonett csatlakozó gyártó és OEM/ODM YMA sorozatú kör alakú vízálló bajonett csatlakozó szállító.

Több mint 150 alkalmazottat foglalkoztatnak, köztük több mint 30 különböző szakmai és műszaki beosztású alkalmazottat, 30 millió jüan tárgyi eszközt, valamint különféle mechanikai feldolgozó berendezéseket és vizsgálóberendezéseket.

Az elmúlt években a céget egymás után a "Zhangqiao Town legjobb tíz vállalkozása", a "Zhangqiao Town legjobb tíz vállalkozása" kategóriába sorolták, és elnyerte a "Taixing város kiemelkedő hozzájárulása díjat" és más címeket.

Jelenleg a cég vezető termékei közé tartoznak az Y11, Y17, Y27, Y50, YGD, YLH, YM, YW, J599I, J599II, J599III és XC sorozatú kör alakú elektromos csatlakozók, a J7, J14, J20J, J3lars és a J3lars, valamint a J6, J3lars sorozatú téglalap alakú elektromos csatlakozók 2, Y4, YP, LYP, YD stb sorozat. A termékek olyan katonai iparágakra terjednek ki, mint a vezérkar, az általános fegyverzeti osztály, a haditengerészeti felszerelések osztálya, a második tüzérhadtest, a fegyverek, az űrhajózás, az atomenergia, a vasutak, az állami hálózat és a kőolaj geofizikai feltárása. A cég műszaki központtal és minőségellenőrző központtal rendelkezik, és kifinomult gyártóberendezésekkel, modern vizsgálóberendezésekkel, valamint ellenőrzési és vizsgálati módszerekkel rendelkezik. A termékek hárombiztos funkcióval, nagy sűrűséggel, nagy megbízhatósággal, elektronikus kompatibilitással stb. rendelkeznek. Különféle speciális elektromos csatlakozókat tudunk fejleszteni és gyártani különböző felhasználók számára, hogy megfeleljenek az ügyfelek igényeinek.

A vállalat a vezérkar Kommunikációs Osztályának és az Információs Ipari Minisztériumnak minősített katonai elektronikai alkatrészeket, tengeri felszereléseket és repülőgépeket szállító szállítója. Megtette a GJB9001C-2017 fegyverek és felszerelések minőségirányítási rendszerének tanúsítását, valamint a fegyver- és felszerelésgyártási és tudományos kutatási egységek második szintű bizalmassági tanúsítványát.

A vállalat mindig ragaszkodik az "integritáson alapuló, egység és kemény munka, igazságkeresés és innováció, valamint a kiválóságra való törekvés" vállalkozási szelleméhez, ragaszkodik a "márka értéket teremt" koncepciójához, és teljes szívvel szolgálja ki az ügyfeleket, így a Henglian gyorsan vezető szerepet tölt be az iparágban.

Taizhou Henglian Electric Co., Ltd. Szeretettel várjuk a hazai és külföldi ügyfeleket, hogy látogassanak meg hozzánk és tárgyaljanak üzletről!

Lépjen kapcsolatba velünk
  • Gyár
    Gyár
  • Gyártósor
    Gyártósor
  • Összeszerelni
    Összeszerelni
  • Vezetékköteg műhely
    Vezetékköteg műhely
  • Terméktervezés
    Terméktervezés
  • Ellenőrző berendezés
    Ellenőrző berendezés
  • Ellenőrző berendezés
    Ellenőrző berendezés
  • Összeszerelni
    Összeszerelni
  • Gyári terület
    Gyári terület
  • Becsületfal
    Becsületfal
  • Termékkijelző szekrény
    Termékkijelző szekrény
  • Edzés
    Edzés
  • Edzés
    Edzés
  • Kiemelkedő hozzájárulási díj
    Kiemelkedő hozzájárulási díj
  • 10. évforduló Sanya utazás
    10. évforduló Sanya utazás
  • Kiállítás
    Kiállítás
  • Kiállítás
    Kiállítás
  • Kiállítás
    Kiállítás
Becsület oklevél
  • Bizonyítvány
  • Bizonyítvány
  • Bizonyítvány
  • Bizonyítvány
  • Bizonyítvány
  • Bizonyítvány
  • Bizonyítvány
  • Bizonyítvány
Betekintés
Iparági tudás

Hogyan kell telepíteni és eltávolítani a YMA sorozat kör alakú vízálló bajonett csatlakozó ?

A YMA sorozat kör alakú vízálló bajonett csatlakozója hatékony és kényelmes telepítési és eltávolítási élményt nyújt egy bajonett csatlakozási módszerrel. Tervezése nemcsak javítja a működés kényelmét, hanem biztosítja a kapcsolat stabilitási és védelmi teljesítményét is. Akár komplex környezetben, akár olyan helyzetekben, amikor a csatlakozót gyakran kell cserélni, a YMA sorozat csatlakozója biztosíthatja, hogy a felhasználók könnyen teljesítsék a műveletet, és csökkentsék a karbantartási időt és a költségeket. Ugyanakkor, kiváló vízálló, porálló és ütésálló tulajdonságaival, széles körben használják olyan durva környezetben, mint a katonai, repülőgép- és olajkutatás.

1. bajonett csatlakozás kialakítása
A YMA sorozat csatlakozója a bajonett csatlakozás kialakítását fogadja el. Telepítéskor igazítsa a csatlakozó dugót és a foglalatot, és forgassa az óramutató járásával megegyező irányban a bajonett helyzetbe. A csatlakozó beillesztése után a belső reteszelő mechanizmus biztosítja, hogy a csatlakozó szorosan illeszkedjen, hogy elkerülje a lazítást vagy a leesést.
Ez a bajonett kialakítás lehetővé teszi a csatlakozó számára, hogy rövid idő alatt befejezze a stabil kapcsolatot, ami nagyon alkalmas forgatókönyvekre, amelyek gyors telepítést és eltávolítást igényelnek.

2. Telepítési módszer
Csatlakozás beillesztése: Csatlakoztassa a csatlakozó csatlakozóját és aljzatát annak biztosítása érdekében, hogy a dugó a foglalat megfelelő helyzetébe kerüljön.
Forgatási zár: Óvatosan forgassa el a csatlakozó dugót, amíg meg nem hallja a reteszelés "kattintás" hangját, jelezve, hogy a kapcsolat szilárdan rögzített, biztosítva a csatlakozás stabilitását és a vízállóságot.
Nincs szükség eszközökre: A telepítési folyamat során nincs szükség speciális eszközökre, ami csökkenti a szolgáltatók műszaki követelményeit és javítja a telepítés hatékonyságát.

3. Szétszerelési módszer
Forgatás feloldása: A szétszereléskor csak forgassa el a csatlakozó dugóját az óramutató járásával ellentétes irányba, hogy felszabadítsa a bajonett reteszelő mechanizmust, és könnyen kihúzza a dugót.
Egyszerű és gyors: A szétszerelési folyamat egyszerű és gyors, és nem könnyű károsítani a csatlakozót vagy a kapcsolódó alkatrészeket. Ez olyan környezetekhez alkalmas, amelyek gyakori szétszerelést és összeszerelést igényelnek.
Nincs szükség túlzott erőre: A csatlakozó kialakítása figyelembe veszi az ergonómiát. A szétszerelés során nem szükséges a túlzott erőt alkalmazni a túlzott húzás által okozott károk elkerülése érdekében.

4. Vízálló és porálló kialakítás
Mivel a YMA sorozatú csatlakozónak nagy védelmi szintje van (például IP67 vagy annál magasabb), a beépülő modul és a húzó folyamat során a tömítőgyűrű és a bajonett kialakítása hatékonyan megakadályozhatja a nedvesség, a por stb. -A csatlakozó stabil működése.
A csatlakozó külső vízálló szerkezetének kialakítása biztosítja, hogy továbbra is biztonságosan összekapcsolható és szétszerelhető legyen szélsőséges időjárási és magas páratartalomban.

5. Vibráció és sokk teljesítmény
Bayonet záró mechanizmusának köszönhetően a YMA sorozatú csatlakozó jó rezgés és sokk ellenállással rendelkezik. A csatlakozó még nagy vibrációs környezetben is fenntarthatja a stabil kapcsolatot, és nem könnyű meglazítani.
Ez a megbízható reteszelési struktúra nagyon alkalmas nagy igényű környezetben, például vasutak, katonai és űrrepülőgépekhez.
