egyedi készítésű YGD sorozat-Kör alakú tápcsatlakozó

Otthon / Termékek / Kör alakú tápcsatlakozó / YGD sorozat
Ajánlott termékek
Hívja irodánkat

+86 176 0151 5794

E-MAIL

YGD sorozat-Kör alakú tápcsatlakozó Gyártó

• Ez a terméksorozat megfelel a GJB5371-2005-nek "Az YGD sorozatú körkörös csatlakozók általános előírásainak"

• A csatlakozási módszer elfogadja a bajonett kapcsolatot, az érintkezési lezárási forma hegesztés, a Jack Contact pedig egy Crown Spring Jack

• A terméknek a gyors kapcsolat és az elválasztás, a jó környezeti ellenállás és a nagy megbízhatóság jellemzői vannak.

• A nagy áramellátási sorozat csatlakoztatására alkalmas

• A dugók különféle kábelszerelési stílusokban kaphatók

Fő műszaki mutatók

一一 Munkahőmérséklet: -55 ℃ ~ 125 ℃

一一 Relatív páratartalom: 90%-98%

一一 Munkanyomás: 4,39 KPA ~ 101,33KPA

一一 só spray: n típus, h típus 48h: r típus, B típus 96h

一一 tömítés: aljzat: nyomáskülönbség 1,01 × 10pa, nincs buborékszivárgás 1 percig

一一 Head Seat Plug-in: 1,8 m vízmélység, 48 órán keresztül nincs vízszivárgás
Rezgés: 10 ~ 2000Hz, 196m/s², pillanatnyi megszakítás ≤1 μs

一一 hatás: 980 m/s², pillanatnyi megszakítás ≤1 μs

一一 Mechanikus élettartam: Az összekötő gyűrű anyag alumínium ötvözet ≥500 -szor
Az összekötő gyűrű anyag rézötvözet ≥2000 -szer

一一 Szigetelés ellenállás:

Normál körülmények között (MΩ)

Magas hőmérséklet (MΩ)

Nedves (MΩ)

5000

100

100

一 Munkaáram és érintkezési ellenállás:

Kapcsolattartási cikkszám

A párzási vég mm átmérője

Névleges működési áram a

Maximális érintkezési ellenállás (MQ)

Kiindulási érték

Az élet utáni teszt

20

1,02 ± 0,03

7.5

7

8.5

16

1,588 ± 0,025

13

3.7

4.5

12

2,39 ± 0,03

23

1.8

2.2

10

3,18 ± 0,03

33

1.0

1.2

8

3,61 ± 0,03

46

0.5

0.7

6

4,52 ± 0,03

60

0.4

0.5

4

5,72 ± 0,03

80

0.25

0.35

2

7,19 ± 0,03

100

0.17

0.21

Megjegyzés: Az életvizsgálat a hőmérséklet -sokk, a mechanikus élettartam, a só spray, a magas hőmérsékletű élettartam és a szonda károsodása stb.

一 Munka feszültség és ellenállási feszültség

Csatlakozó érintkezési lyuk elrendezési kódja

Névleges munkaműfeszültség (v)

Ellenállni a feszültségnek (v)

Tengerszint

Magassági 21336m

Tengerszint

Magassági 21336m

0802、0803、0804

600

300

1500

375

1002、1003、1202、1203、1204a 、

1204b 、 1404b 、 1405、1602、1603 、

1604、1605,1802、1803、1804 、

2202、2203、2204、2402、2403 、

2802、2803、2804、3204

1000

450

2300

500

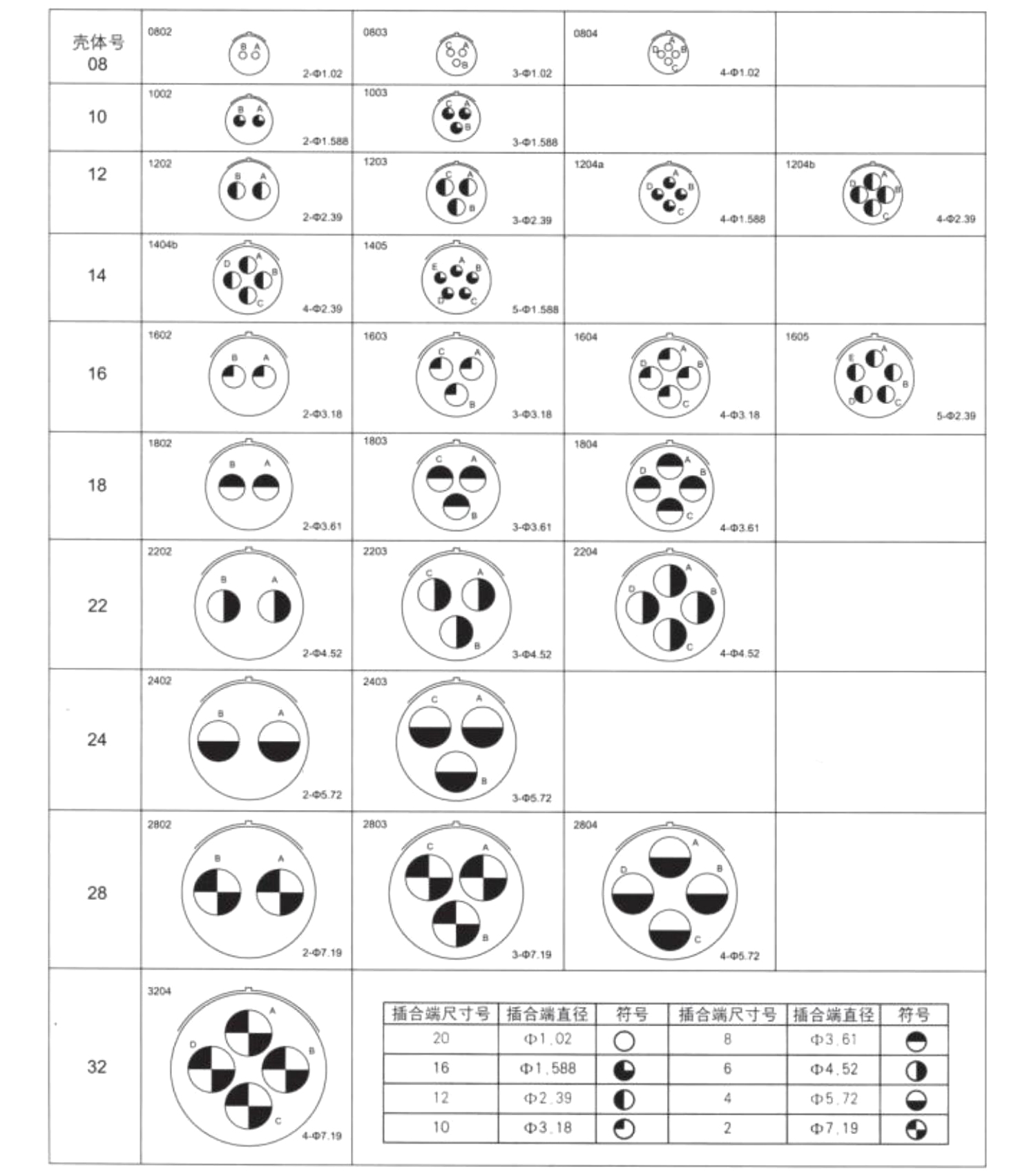

A szigetelő érintkezési lyuk helyzetének elrendezése (a tűszigetelő lyuk helyzetének párzási felületéről)



rólunk

Energiahatékony elektromos csatlakozó.

Taizhou Henglian Electric Co., Ltd. A 2011 áprilisában alapított cég Taixingben, a "Ginkgo szülővárosaként" ismert folyóparti városban található. Ez egy csúcstechnológiás vállalkozás, amely elektromos csatlakozók kutatására és fejlesztésére, gyártására és értékesítésére szakosodott.

mi vagyunk Kína Custom YGD sorozat-Kör alakú tápcsatlakozó Gyártó és OEM/ODM YGD sorozat-Kör alakú tápcsatlakozó szállító.

Több mint 150 alkalmazottat foglalkoztatnak, köztük több mint 30 különböző szakmai és műszaki beosztású alkalmazottat, 30 millió jüan tárgyi eszközt, valamint különféle mechanikai feldolgozó berendezéseket és vizsgálóberendezéseket.

Az elmúlt években a céget egymás után a "Zhangqiao Town legjobb tíz vállalkozása", a "Zhangqiao Town legjobb tíz vállalkozása" kategóriába sorolták, és elnyerte a "Taixing város kiemelkedő hozzájárulása díjat" és más címeket.

Jelenleg a cég vezető termékei közé tartoznak az Y11, Y17, Y27, Y50, YGD, YLH, YM, YW, J599I, J599II, J599III és XC sorozatú kör alakú elektromos csatlakozók, a J7, J14, J20J, J3lars és a J3lars, valamint a J6, J3lars sorozatú téglalap alakú elektromos csatlakozók 2, Y4, YP, LYP, YD stb sorozat. A termékek olyan katonai iparágakra terjednek ki, mint a vezérkar, az általános fegyverzeti osztály, a haditengerészeti felszerelések osztálya, a második tüzérhadtest, a fegyverek, az űrhajózás, az atomenergia, a vasutak, az állami hálózat és a kőolaj geofizikai feltárása. A cég műszaki központtal és minőségellenőrző központtal rendelkezik, és kifinomult gyártóberendezésekkel, modern vizsgálóberendezésekkel, valamint ellenőrzési és vizsgálati módszerekkel rendelkezik. A termékek hárombiztos funkcióval, nagy sűrűséggel, nagy megbízhatósággal, elektronikus kompatibilitással stb. rendelkeznek. Különféle speciális elektromos csatlakozókat tudunk fejleszteni és gyártani különböző felhasználók számára, hogy megfeleljenek az ügyfelek igényeinek.

A vállalat a vezérkar Kommunikációs Osztályának és az Információs Ipari Minisztériumnak minősített katonai elektronikai alkatrészeket, tengeri felszereléseket és repülőgépeket szállító szállítója. Megtette a GJB9001C-2017 fegyverek és felszerelések minőségirányítási rendszerének tanúsítását, valamint a fegyver- és felszerelésgyártási és tudományos kutatási egységek második szintű bizalmassági tanúsítványát.

A vállalat mindig ragaszkodik az "integritáson alapuló, egység és kemény munka, igazságkeresés és innováció, valamint a kiválóságra való törekvés" vállalkozási szelleméhez, ragaszkodik a "márka értéket teremt" koncepciójához, és teljes szívvel szolgálja ki az ügyfeleket, így a Henglian gyorsan vezető szerepet tölt be az iparágban.

Taizhou Henglian Electric Co., Ltd. Szeretettel várjuk a hazai és külföldi ügyfeleket, hogy látogassanak meg hozzánk és tárgyaljanak üzletről!

Lépjen kapcsolatba velünk
  • Gyár
    Gyár
  • Gyártósor
    Gyártósor
  • Összeszerelni
    Összeszerelni
  • Vezetékköteg műhely
    Vezetékköteg műhely
  • Terméktervezés
    Terméktervezés
  • Ellenőrző berendezés
    Ellenőrző berendezés
  • Ellenőrző berendezés
    Ellenőrző berendezés
  • Összeszerelni
    Összeszerelni
  • Gyári terület
    Gyári terület
  • Becsületfal
    Becsületfal
  • Termékkijelző szekrény
    Termékkijelző szekrény
  • Edzés
    Edzés
  • Edzés
    Edzés
  • Kiemelkedő hozzájárulási díj
    Kiemelkedő hozzájárulási díj
  • 10. évforduló Sanya utazás
    10. évforduló Sanya utazás
  • Kiállítás
    Kiállítás
  • Kiállítás
    Kiállítás
  • Kiállítás
    Kiállítás
Becsület oklevél
  • Bizonyítvány
  • Bizonyítvány
  • Bizonyítvány
  • Bizonyítvány
  • Bizonyítvány
  • Bizonyítvány
  • Bizonyítvány
  • Bizonyítvány
Betekintés
Iparági tudás

Hogy a YGD sorozatú csatlakozó Biztosítsa az elektromos érintkezés stabilitását?

Az elektromos érintkezés stabilitásának biztosítása érdekében az YGD sorozat kör alakú energiacsatlakozója tervezési és technikai intézkedések sorozatát fogadja el a hosszú távú és stabil áram átvitel biztosítása érdekében a nagy áram és a nagyfeszültségű környezetben, elkerülve a rossz érintkezési és elektromos hibákat.

Kiváló minőségű érintkezési anyagok
Az YGD sorozatú csatlakozó erősen vezetőképes anyagokat (például rézötvözetet vagy ezüstözött réz) használ az érintkezési alkatrészek előállításához. Ezek az anyagok hatékonyan csökkenthetik az érintkezési ellenállást és biztosíthatják az elektromos kapcsolatok stabilitását. Ugyanakkor ezek az anyagok jó korrózióállósággal is rendelkeznek, és hosszú ideig megőrizhetik a jó elektromos teljesítményt nedves vagy korrozív környezetben.

Precíziós kapcsolattartó tavaszi kialakítás
Az YGD sorozatú csatlakozó érintkezési része általában egy precíziós rugó kialakítást fogad el, amely fenntarthatja az érintkezési nyomást a csatlakozó beillesztése és eltávolítási folyamat során, hogy elkerülje a rezgés vagy a külső erő miatt bekövetkező rossz érintkezést. A rugós anyagot kifejezetten úgy választják meg, hogy biztosítsák a stabil érintkezési erő fenntarthatóit is nagy terhelési körülmények között.

Érintkezési felület nagy kopásállósággal
Annak biztosítása érdekében, hogy a csatlakozó fenntartsa a jó érintkezési teljesítményt a gyakori dugás és a behúzás alatt, az YGD sorozatú csatlakozó érintkezési felülete speciális felületkezelésen ment keresztül (például aranyozás, ezüst bevonás stb.), Amely növeli a kopásállóságot és Az érintkezési felület korrózióállósága, és hatékonyan csökkenti az érintkezési felület kopása által okozott elektromos hibákat.

Por- és vízálló kialakítás
Az YGD sorozatú csatlakozó nagy védelmi szinttel rendelkezik, és hatékonyan megakadályozza a külső tényezők, például a por és a nedvesség elektromos érintkezés hatását. A védő tömítés kialakításán keresztül ezek a csatlakozók elkerülhetik az érintkezési felület külső anyagok erózióját és biztosíthatják az érintkezési stabilitást.

Pontos plug-in illeszkedés
Az YGD sorozat csatlakozójának kialakításában a plug-in illeszkedés pontossága elengedhetetlen. A pontos illeszkedés csökkentheti a rossz érintkezés kockázatát, biztosítva, hogy az érintkezési alkatrészek minden egyes csatlakoztatáskor és kihúzódásakor tökéletesen dokkolhassanak, és biztosítsák a stabil elektromos sebességváltót. A vállalat modern feldolgozó berendezéseket használ a csatlakozó minden egyes alkotóelemének nagy pontosságának és konzisztenciájának biztosítása érdekében.

Rezgésellenes és sokk ellenállás
Az YGD sorozatú csatlakozót a lehetséges rezgés- és sokkkörnyezetek szem előtt tartásával tervezték, tehát erős rezgés és sokk ellenállással rendelkezik. A szilárd szerkezeti kialakítás és a nagy szilárdságú anyagok révén a csatlakozó stabil elektromos érintkezést képes rezgő környezetben fenntartani, és elkerülheti a mechanikai deformáció által okozott rossz érintkezést.

Szigorú minőségi ellenőrzés
A Taizhou Henglian Electric Co., Ltd. fejlett minőségi ellenőrző központtal és első osztályú tesztelőberendezéssel rendelkezik. Az összes YGD sorozatú csatlakozó szigorú elektromos teljesítményvizsgálaton megy keresztül a gyártás után. A tesztelemek között szerepel az érintkezési ellenállás, az ellenállás feszültség, a szigetelési ellenállás stb., Annak biztosítása, hogy minden csatlakozó megfeleljen az elektromos érintkezési követelmények magas előírásainak. "
